一、ZKC框链除渣机的用途:
框链除渣机适用于小热电厂、小区集中供热或类似情况的锅炉房灰渣的连续_,适合于多台锅炉联合除渣使用。本设备既可用于湿式除渣,也可与冷渣机配套用于循环流化床锅炉的干式除渣。是一种应用比较广泛的煤渣输送机。
二、ZKC框链除渣机的型式:

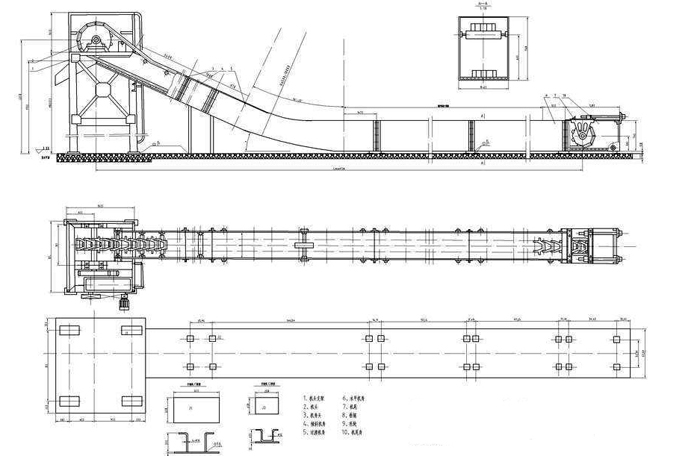

框链除渣机结构由主动链轮、从动链轮、链条、减速机、电机、托辊、压轮、支架等组成。按机壳型式分地沟式(即混凝土槽式)、壳槽式(即钢槽式)两种型式。本除渣机按头部卸料高度不同分低位卸料及高位卸料两种型式。
框链除渣机所用电机分定速、变速两种。其中变速电机分电磁调速电机、变频调速电机两种。
三、ZKC框链除渣机的构造及特点:
框链除渣机是一种连续工作的炉渣输送设备,由驱动机构、拖动机构、尾轮转向机构、渣槽、链条及托辊等组成。
本除渣机驱动机构由电机、摆线针轮减速机、主动链轮及张紧滑座等组成。驱动机构为背负式,整机受力好,安装调整方便。拖动链轮齿板为可拆卸式机构,更换方便。链条链节有基链、带翅链两种。ZKC-260型框链除渣机只有基链,ZKC-350框链除渣机及以上规格链节为二节基链加一节带翅链节组成。
本除渣机机槽底部衬砌耐磨耐蚀玄武岩铸石板,可大大提高机壳的使用寿命,也可降低框链的磨损。
四、ZKC框链除渣机设备选用:
根据渣量大小,按表一及表二附表选用规格相匹配的除渣机。
表一及表二所示卸料高度过渡弧半径大小及斜升段角度分别为两种机壳型式的标准设计。根据锅炉房周围条件选择除渣机卸料方式、过渡弧半径大小及斜升段角度。过渡弧半径R以大于8米为宜,斜升段角度_为20°以内。湿式除渣时推荐采用长的倾斜段、大的提升高度,利用输渣机倾斜段的脱水效果,使灰渣装运时更有利于环境卫生。输渣机将灰渣直接输送到渣仓并进行二次脱水,效果_。
表一、ZKC型地沟式重型框链除渣机性能参数及结构尺寸:
链条规格 |
260×210 |
350×210 |
500×210 |
650×210 |
800×210 |
1000×210 |
除渣量 |
5t/h |
6t/h |
8t/h |
10t/h |
15t/h |
20t/h |
刮板宽度 B |
260 |
350 |
500 |
650 |
800 |
1000 |
机槽宽度 M |
400 |
500 |
600 |
750 |
900 |
1100 |
尾部槽宽 S |
1100 |
1200 |
1300 |
1450 |
1600 |
1800 |
二次灌浆预留槽宽 P |
600 |
700 |
800 |
960 |
1100 |
1300 |
尾部埋件宽 S |
680 |
780 |
880 |
1040 |
1180 |
1380 |
头部埋件宽 U |
450 |
550 |
650 |
800 |
950 |
1150 |
表二、ZKC型机壳槽式重型框链除渣机性能参数及结构尺寸:
链条规格 |
260×210 |
350×210 |
500×210 |
650×210 |
800×210 |
1000×210 |
除渣量 |
5t/h |
6t/h |
8t/h |
10t/h |
15t/h |
20t/h |
刮板宽度 B |
260 |
350 |
500 |
650 |
800 |
1000 |
机槽内宽 M |
400 |
500 |
600 |
750 |
900 |
1100 |
机槽外宽 S |
580 |
680 |
780 |
930 |
1080 |
1280 |
溢流接口 P |
410 |
460 |
510 |
590 |
660 |
760 |
头部埋件宽 U |
450 |
550 |
650 |
800 |
950 |
1150 |
五、ZKC框链除渣机安装及使用要求:
1、除渣机施工需_底平、壁直、中心线不得弯曲,提升角度应_设计要求。
2、托滚应于沟中心垂直、水平一致安装完后均应转动自如,沟体(槽体)除满足除渣机运行外,还应满足灰斗的插入距离。
3、从动链轮安装应注意齿轮方向,应于主动轮相反,调整标高_位,__链轮外圆于渣沟延长线相切。
4、试车前向减速机注入润滑油,轴承及齿轮处加黄油,启动前手动盘车检查主、从动链轮于链条的配合情况,无误后方可启动电机,冷态试车4-6小时。
5、为_除渣机正常工作,在工程设计中,除渣机与锅炉之间需电气连锁,顺序:除渣机启动后,启动炉排,停运顺序相反。
